世界的なエネルギー転換と大規模な送電網のアップグレードにより、真空遮断器(VCB) は電力システムで最も広く使用されている保護デバイスの 1 つであり、体系的な変革を迎えています。この進化により、VCB は中電圧での支配的な地位から高電圧アプリケーションに移行し、単純なスイッチング機能からインテリジェントなグリッド ノードに移行します。業界は、VCB が環境に優しい代替品、デジタル統合、および極端な環境適応性を特徴とする第 2 の成長曲線に入ったことを広く認識しています。

I. 市場とテクノロジーの推進力: VCB は新たな反復サイクルに入る

真空サーキットブレーカーの主な利点は、遮断媒体である真空自体にあり、炭素排出ゼロ、強力な遮断能力、長い電気寿命、メンテナンスフリーの動作を実現します。中電圧範囲 (12kV ～ 40.5kV) では、VCB が長い間主流のソリューションでした。ただし、より高い電圧レベル (72.5kV 以上) では、SF₆ サーキットブレーカーがその優れた絶縁性能により主導的な地位を維持しています。 SF₆ は地球温暖化係数が極めて高い (CO₂ の約 23,900 倍) ため、その使用はますます厳しくなる国際規制と炭素制約に直面しています。

この背景は、真空遮断器技術を高電圧送電用途に拡張するための明確な技術的推進力を提供します。現在の主流の技術開発の方向性には、シングルブレイク真空遮断器の耐電圧能力の向上、126kV以上でのマルチブレイクシリーズ技術の適用、環境に優しいガス絶縁と真空遮断器を組み合わせたハイブリッドソリューションが含まれます。

さまざまな遮断媒体の環境への影響の比較

II.高圧真空技術：「トレンド」から「技術検証」へ

真空遮断器を送電電圧レベルに適用するには、いくつかの重要な技術的課題を克服する必要があります。

まず、真空バルブの絶縁能力です。 電圧レベルが増加するにつれて、真空ギャップのプレストライク特性、接触表面の状態、および電界の均一性が絶縁性能に与える影響は大幅に増大します。一般的な技術的アプローチには、接点構造 (軸方向磁界接点など) の最適化、遮断器の真空レベルの改善、複合絶縁構造の採用などが含まれます。

2つ目は、動作機構の高速応答性です。 高電圧真空遮断器は通常、総遮断時間を短くする必要があり、動作機構の機械的特性に対する要求が高くなります。スプリング機構、永久磁石アクチュエータ、電磁反発機構には、開弁の早さ、開弁の初期速度、ばらつきの抑制などの点でそれぞれ一長一短があります。

3 番目に、マルチブレーク直列接続での電圧共有です。 126kV 以上の電圧レベルでは、シングルブレーク真空遮断器の技術的困難とコストが大幅に増加するため、マルチブレークの直列接続が実用的なエンジニアリング オプションになります。ただし、マルチブレーク直列接続は、静的および動的電圧分布の不均衡という課題に直面しており、グレーディング コンデンサや同期制御技術などの解決策が必要です。

公開されている業界情報によると、国内外の複数の開閉装置メーカーおよび研究機関が 126kV レベルのプロトタイプ開発を完了し、技術検証段階に入っています。この進歩は業界内で、真空スイッチング技術を高電圧アプリケーションに拡張するための重要な一歩であるとみなされています。

真空遮断器の電圧レベル別の技術的特徴

Ⅲ．スマートな統合: VCB が「スイッチング要素」から「認識ノード」に進化

配電自動化およびインテリジェントな運用/保守システムの枠組みの中で、真空遮断器には新しい役割が与えられています。従来の VCB は、障害の分離と回線の保護に重点を置いています。新世代の一次-二次一体型 VCB は、電流/電圧検知、電力採取、状態監視、通信、保護制御機能を深く統合しています。

具体的には、業界の技術的コンセンサスには次のものが含まれます。 電子機器用変圧器と真空遮断器のコンパクトな統合設計。短絡故障を迅速に特定して解消するコントローラーの機能 (通常は数サイクル以内)。高速自動再クローズのサポート。障害記録とリモート通信機能。

さらに、再生可能エネルギーのグリッド統合に対する需要の高まりに伴い、VCB が高 DC コンポーネントを遮断する要件も高まっています。太陽光、風力、およびエネルギー貯蔵システム側の短絡電流には、かなりの割合の DC 成分が含まれることが多く、従来の AC システムを超える技術的課題が生じています。

1次-2次一体型スマートVCBの機能モジュール

さまざまなレベルのスマート統合の比較

IV.優れた環境適応性: 屋外製品の鍵となる高い侵入保護

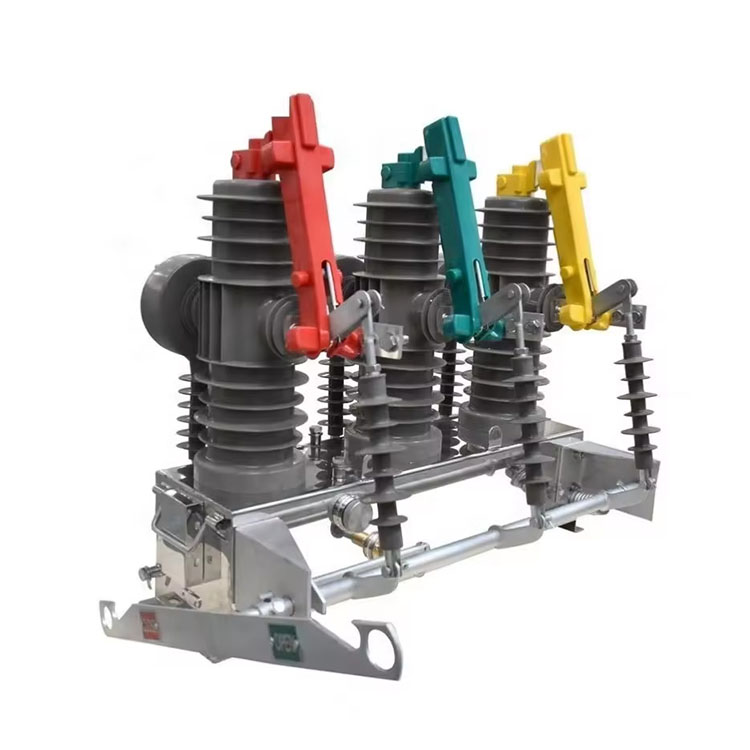

屋外ポール取り付け真空サーキットブレーカーは、複雑で変化しやすい環境で動作します。湿気、結露、塩霧、極端な温度、ほこりは、機器の故障の一般的な原因です。中でも結露による絶縁劣化と機構腐食が最も大きな問題となります。

この問題点に対処し、全体的な侵入保護 (IP) 評価を高めることが、近年の屋外 VCB の主要な技術アップグレードの方向性となっています。業界をリードする実践により、保護等級が従来の IP54 から IP67、さらには IP68 に引き上げられました。 IP67 は、機器が損傷することなく一時的な水没に耐えられることを意味し、IP68 は、指定された条件下で継続的に水没しても動作する能力を意味します。

高い IP 定格を達成するための主要技術には、遮断器と機構ハウジング間のシール界面設計、操作機構の耐食処理、ブッシング絶縁体とハウジング間のシール構造の最適化が含まれます。

屋外用 VCB の侵入保護評価による比較
