動作原理と用途における過電圧保護装置と避雷器の違いの分析

電力システムやさまざまな電気機器において、過電圧と落雷は、最も一般的で破壊的な安全上の危険の 2 つです。これらのリスクを軽減するには、過電圧保護装置 (SPD) と避雷器通常、エンジニアリング アプリケーションにインストールされます。

どちらも電気保護装置ですが、保護対象、動作原理、アプリケーションシナリオに大きな違いがあり、単純に相互に交換したり代替したりすることはできません。

I. 過電圧保護装置: 内部システムの過電圧に対する「防御の第一線」

一般にサージ保護デバイス (SPD) としても知られる過電圧保護装置は、主に次のような電力システム内で生成される過電圧から保護するために使用されます。

動作過電圧（スイッチオン、スイッチオフ、突然の負荷変化）

誘導過電圧

雷サージ（非直撃雷）

動作原理

システム電圧が正常範囲内にある場合、過電圧保護装置はハイインピーダンス状態になり、システム動作にほとんど影響を与えません。

線間電圧が瞬間的に許容値を超えると、プロテクタ内の非線形コンポーネントがすぐに伝導し、過剰なエネルギーを迂回、クランプ、または吸収して、機器側の電圧を安全な範囲に制限します。

一般的な機能コンポーネントには次のものがあります。

金属酸化物バリスタ（MOV）

ガス放電管（GDT）

シリコン制御整流器 (SCR)

一般的な設置場所

配電盤の受電端

バスバーシステム

精密機器のフロントエンド（PLC、計器、通信機器など）

その中心的な機能は、過電圧振幅を低減し、機器の絶縁と内部電子部品を保護することです。

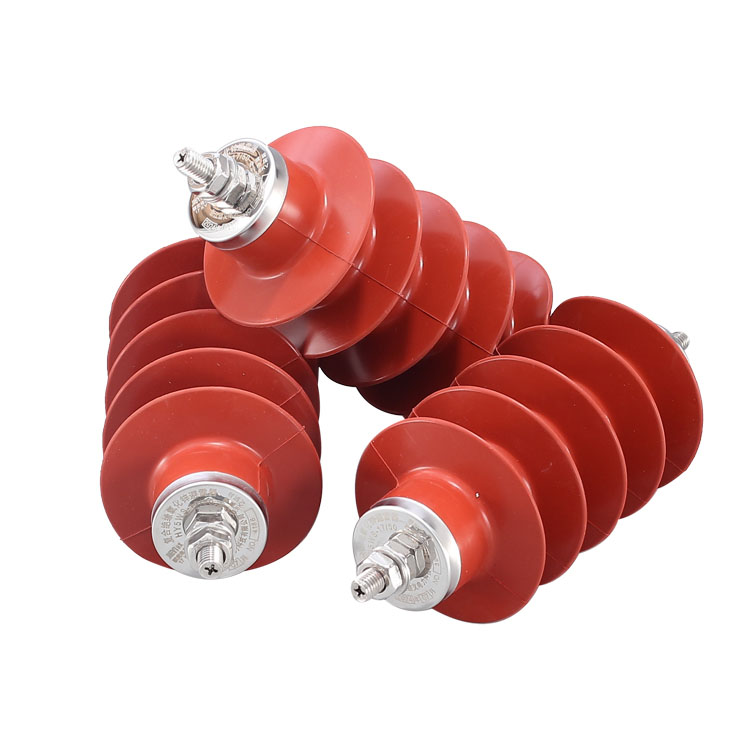

II. 「雷エネルギーの通り道」を提供する避雷器

避雷器は主に直撃雷や強い雷サージから保護するために使用されます。 「電圧を制限する」ことではなく、雷電流を急速に放電することに重点が置かれています。

動作原理

落雷が送電線や建物に落ちると、避雷器は非常に短時間で低インピーダンスのチャネルを形成し、膨大な雷エネルギーを地面に直接そらし、雷電流が機器本体や建物の構造を通過するのを防ぎ、次のことを軽減します。

設備故障

絶縁損傷

人体への感電の危険性

落雷がない場合や通常の動作状態では、避雷器は基本的にシステムの動作に関与しません。

 一般的なタイプ

ピン型避雷器

酸化金属避雷器（ギャップレスタイプ）

典型的なアプリケーションシナリオ

送配電線

変電所

雷保護システムの構築

屋外電気設備

避雷器は、正確な電圧制御よりも、直撃雷やエネルギー散逸から保護することに重点を置いています。

過電圧保護装置と避雷器の比較

IV.エンジニアリング実践における正しい選択アプローチ

実際のエンジニアリングでは、サージプロテクターと避雷器は、どちらか一方を選択するのではなく、組み合わせて使用​​されることがよくあります。

避雷器：「雷を遮断し逸らす」役割を担う。

サージプロテクター:「残留サージを減衰し、敏感な機器を保護する」役割を果たします。

段階的な保護システムを形成することによってのみ、落雷とシステムの過電圧という二重のリスクの下で電気システムの安全性と安定性を真に強化することができます。
