山東省紅志台新能源科技、鑫台で試運転完了

1. 試運転完了

山東省新台市の山東紅志台新能源科技有限公司の開閉装置設置が試運転を完了した。

コミッショニングは、機器が設置されたものではなくなり、システムとして動作し始める段階です。すべての回路は図面まで追跡され、すべての保護装置が設定および証明され、すべてのインターロック、信号、および表示がその背後にある機器についての真実を伝えるために確認されます。

これらすべてが完了して初めて、これらの写真の部屋はキャビネットの列ではなく変電所になります。

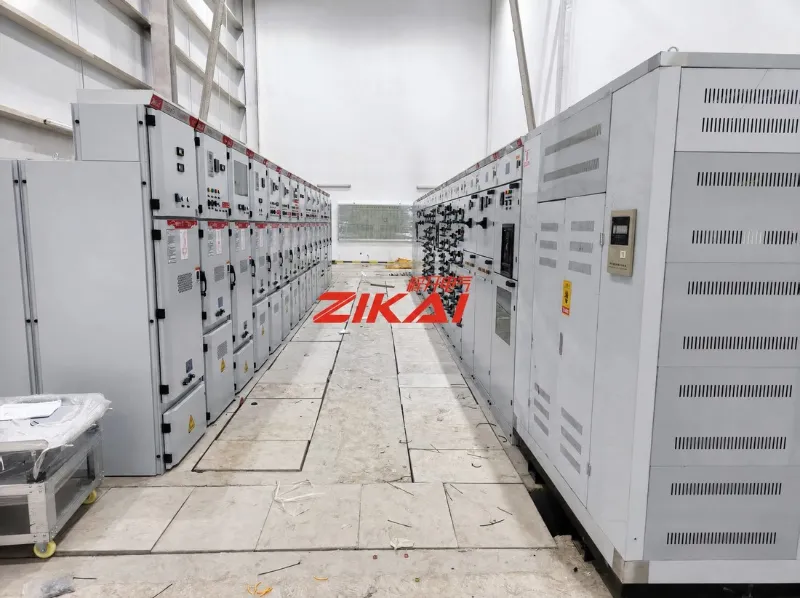

図 01 Xintai サイトの高圧開閉装置室。KYN28A-12 パネルが操作通路を挟んで向かい合って 2 列に配置されています。

2. 設置されたもの: KYN28A-12 メタルクラッド開閉装置

主な機器は、KYN28A-12 金属被覆引込み開閉装置です。屋内、三相、50 Hz、単一母線および 3.6 kV ～ 12 kV の単一母線区分システム用に構築されています。

その機能は、電気エネルギーを受け取り、分配し、それに接続されている回路を制御、保護、監視することです。これにより、入力電源、出力フィーダー、計測および保護がすべて 1 つの部屋に集まるポイントになります。

配置はパネルの前面で判読できます。配線の先頭には、最初のバスバー セクションの受電絶縁パネルと 2 番目の受電パネルが取り付けられ、続いて前面に定格 630 A のマークが付いている回路ブレーカー パネルが続きます。

各パネルは、QR コード化された識別情報、単線図、および安全上の警告とともに、番号 (G01、G02 以降) によって識別されます。

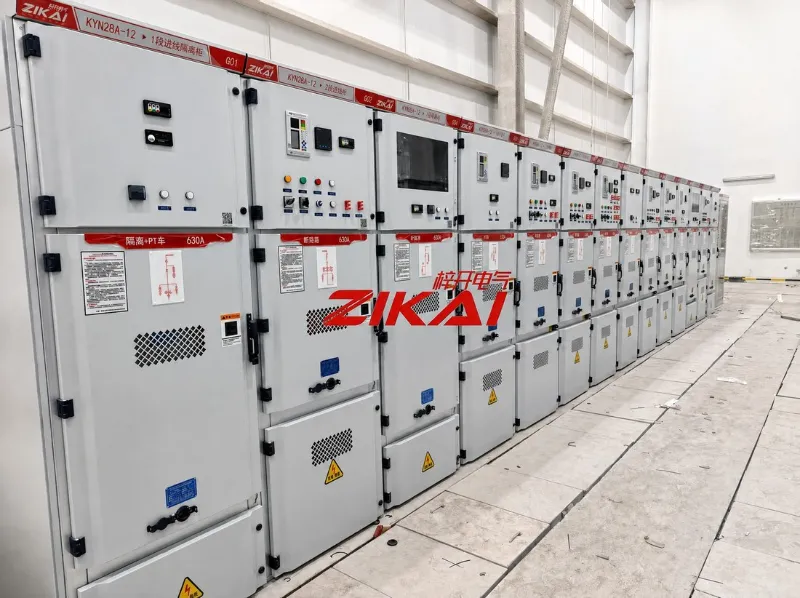

図 02 KYN28A-12 パネル。前面にパネル番号、回路名、630 A 定格、単線図、QR コードによる識別が記載されています。

3. DC バッテリー画面

開閉装置の横に DC バッテリー スクリーンがあります。これは、主電源が供給されていないときに保護、制御、表示を維持するスタンバイ電源であり、まさにこれらの回路が最も重要になる瞬間です。

このスクリーンは充電および配電セクションとバッテリーバンク自体を組み合わせているため、DC システム全体を 1 か所で検査できます。写真では、バッテリーストリングと計装されたフロントパネルが同じ筐体内にあります。

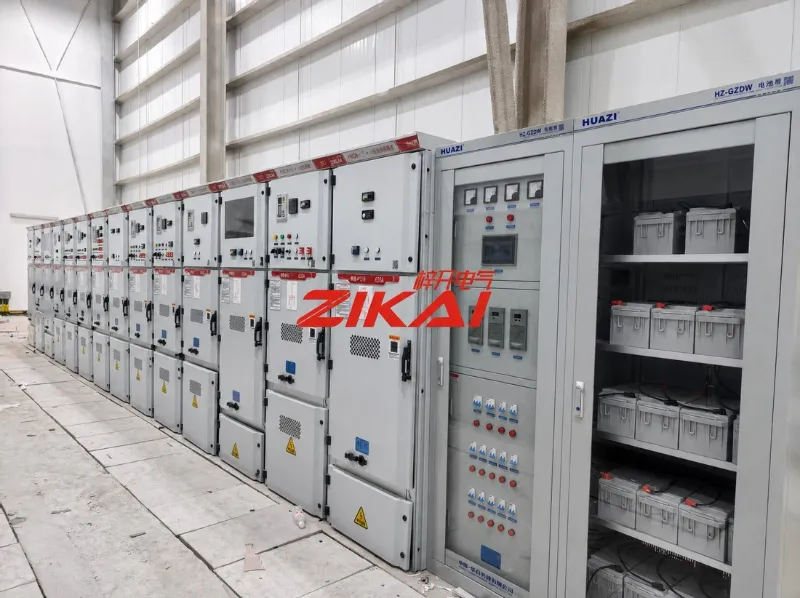

図 03 計装されたフロント パネルとバッテリー バンクが同じ筐体内に収容されている DC バッテリー画面。

4.「試運転完了」の意味

試運転の承認は、実行されたことのリストです。私たちのものは次のようになります。

• すべての回路をパネルごとにトレースし、図面と照合して確認する

• 保護設定が設計どおりに適用され、動作することが証明されている

• 引き出し可能なトラックは、走行中にアライメントと交換可能性をチェックされます。

• インターロックと安全シャッターが検証されているため、順序を外してパネルを操作することはできません

• 現場の状況に照らして確認された表示、計量、警報信号

• 通電前に絶縁および誘電テストに合格

• ラベル付け、図表、および物理的な設置場所の合意

どれも写真では見えません。これらすべてが、部屋が図面通りに動作するかどうかを決定します。

5. 現場記録

同じ配線の 2 つのビュー: 開閉装置ラインの全長と列間の操作通路。床のマーキング、アクセス クリアランス、番号に対する各パネルの位置は、この段階でチェックされる内容の一部です。

図 04 長さに沿って見た開閉装置ライン。パネル前面、保護装置、計器パネルが順に配置されています。

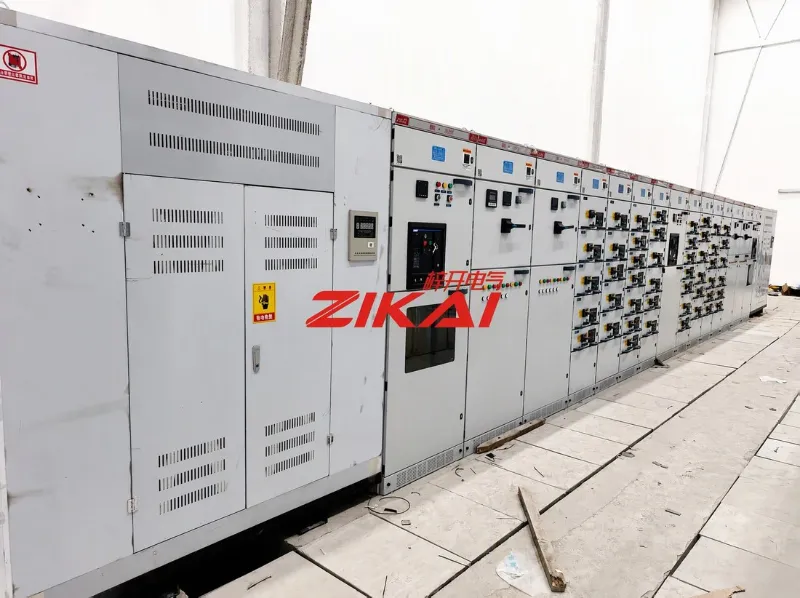

図 05 手術通路。パネル前面、定格および安全警告。走行中はアクセス クリアランスが確保されています。

6. 紫海電気について

Shanghai Zikai Electric Co., Ltd. (ZIKAI) は、中圧開閉装置、低圧配電アセンブリ、ボックス型変電所、柱上および屋外真空サーキットブレーカー、コンデンサ補償装置、および関連配電機器など、完全な電力機器パッケージの製造、改造、サービスを行っています。

プロジェクトは、機器の供給から設置、試運転まで行われます。

編集者注記 — 提供された事実のみが使用されました：顧客名、場所、試運転の完了。 KYN28A-12 の説明と 630 A 定格は、業界の文書とパネル上の判読可能なマークから引用されています。パネル数、プロジェクトの金額、スケジュールについては言及されていない。キャプションは、各写真に表示されるもののみを説明します。
